Vielseitig – Flexibel – Wirtschaftlich
Die leistungsstarken CNC-gesteuerten Drahtbiegemaschinen zur Herstellung von Biegeteilen aus Draht und Profilmaterial bieten mit ihren unterschiedlichen Baureihen für Performance- und High-Performance-Anwendungen immer die richtige Lösung für Ihre Produkte. Von kleinsten Drahtdurchmessern ab 1,5 mm bis zu großen Drahtstärken bis 16,0 mm immer die richtige Lösung für alle Anforderungen. Mit flexiblen Ausstattungsvarianten und diversen Zusatzoptionen decken WAFIOS-Drahtbiegemaschinen jede Anwendung wirtschaftlich ab.
Maschinen
Maschinenvergleich B-Baureihe
- Reduziertes Maschinenkonzept senkt Stückkosten
- Hohe Flexibilität und Sicherheit durch bewährtes und erprobtes Werkzeugkonzept
- Sichere und einfache Bedienung durch unser WAFIOS-Programmiersystem WPS 3.2 EasyWay
- Rüstzeitminimierung durch iQ-Softwarefunktion
- Einfaches Handling des Drahtes vom Einlauf bis zum Biegekopf
Bitte wählen Sie den Drahtdurchmesser [mm]
B 36
von 2
bis 6.5 mm
| Drahtdurchmesser | 2 - 6.5 mm |
| 600 N/mm² | 2 - 6.5 mm |
| 1200 N/mm² | 2 - 4.5 mm |
| 1900 N/mm² | 2 - 3.6 mm |
| Einzugswalzen | 2 Paar |
| Rückschlaglänge | 400/800 manuell einstellbar |
| Hub Biegekopf (Z-Achse) | + 5 mm / - 20 mm |
| Hub Auflageplatte (X-Achse) Option | + 25 mm / - 200 mm |
| Orientierung Biegekopf | +30° fix |
| Einzugsgeschwindigkeit | 120 m/min |
| Anzahl CNC-Achsen fix | 5 (6 opt.) |
B4
von 3
bis 8 mm
| Drahtdurchmesser | 3 - 8 mm |
| 600 N/mm² | 3 - 8 mm |
| 1200 N/mm² | 3 - 5 mm |
| 1900 N/mm² | 3 - 4 mm |
| Einzugswalzen | 3 Paar |
| Rückschlaglänge | 700 mm fix |
| Hub Biegekopf (Z-Achse) | +25 mm / - 120 mm |
| Hub Auflageplatte (X-Achse) Option | - |
| Orientierung Biegekopf | +30° fix |
| Einzugsgeschwindigkeit | 120 m/min |
| Anzahl CNC-Achsen | 6 |
B5
von 4
bis 10 mm
| Drahtdurchmesser | 4 - 10 mm |
| 600 N/mm² | 4 - 10 mm |
| 1200 N/mm² | 4 - 6 mm |
| 1900 N/mm² | 4 - 5 mm |
| Einzugswalzen | 4 Paar |
| Rückschlaglänge | 700 mm fix |
| Hub Biegekopf (Z-Achse) | +25 mm / - 120 mm |
| Hub Auflageplatte (X-Achse) Option | - |
| Orientierung Biegekopf | +30° fix |
| Einzugsgeschwindigkeit | 120 m/min |
| Anzahl CNC-Achsen | 6 |

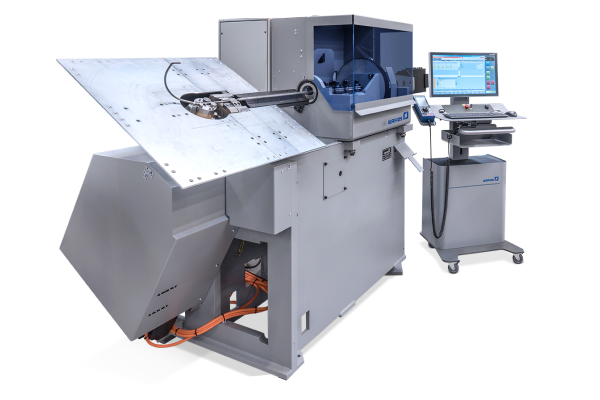

B4
Bereits in Basisausstattung vielseitig einsetzbar für viele Anwendungen
Hohe Prozesssicherheit, die Möglichkeit Werkzeuge der Vorgängermodelle einzusetzen und das ge-wohnte Standardbediensystem WAFIOS WPS 3 (B 4, B 5) bzw. aktuelle Version WPS 3.2 EasyWay B 36 ermöglichen hohe Produktionsleistungen. Nach bewährtem Konzept erfolgt bei WAFIOS das Drehen des Drahtes. Der fest montierte Biegekopf zeichnet sich durch große Steifigkeit bei hoher Biegegeschwindigkeit aus.
